氮气管道加热器

乾源电热专业定制加工电加热产品

温馨提示：

  本公司的产品是按客户的要求定制，产品规格不同，价格也不一样。

具体产品的费用以及运费需和我们客服联系。

联系方式：0515-88570669/15394679029

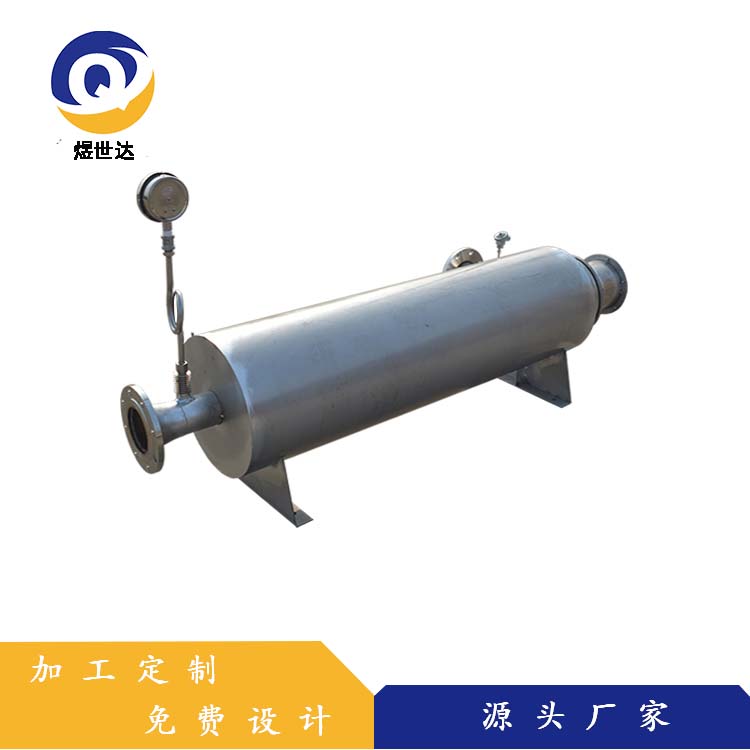

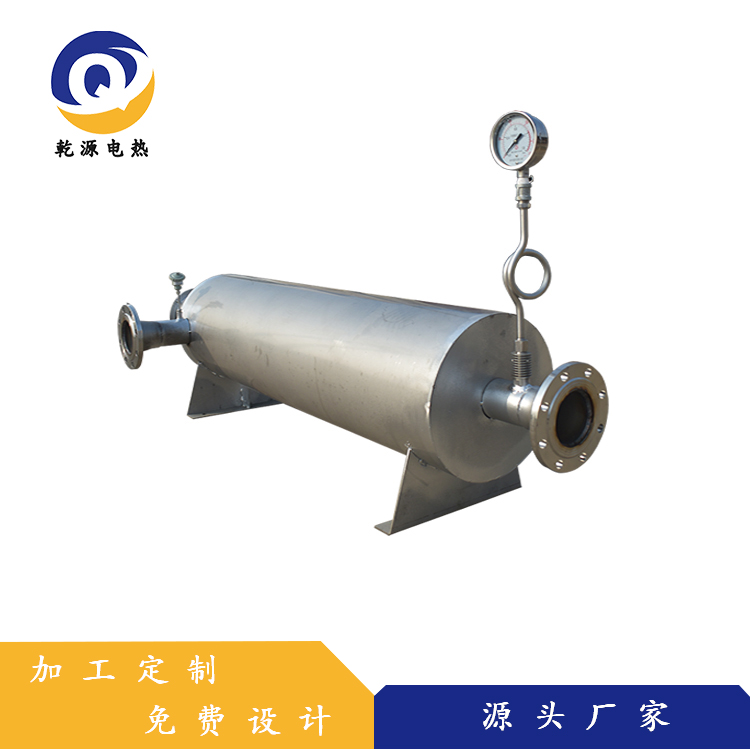

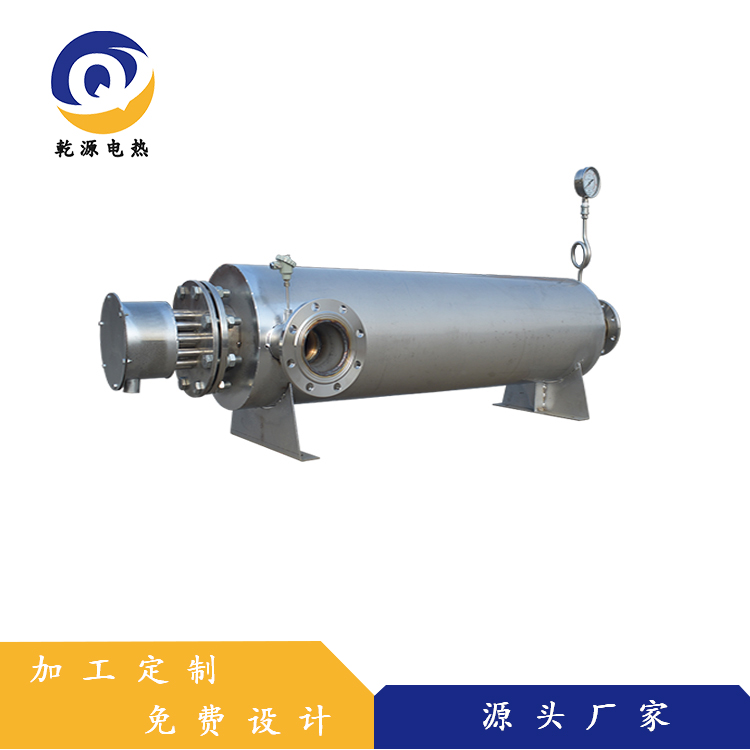

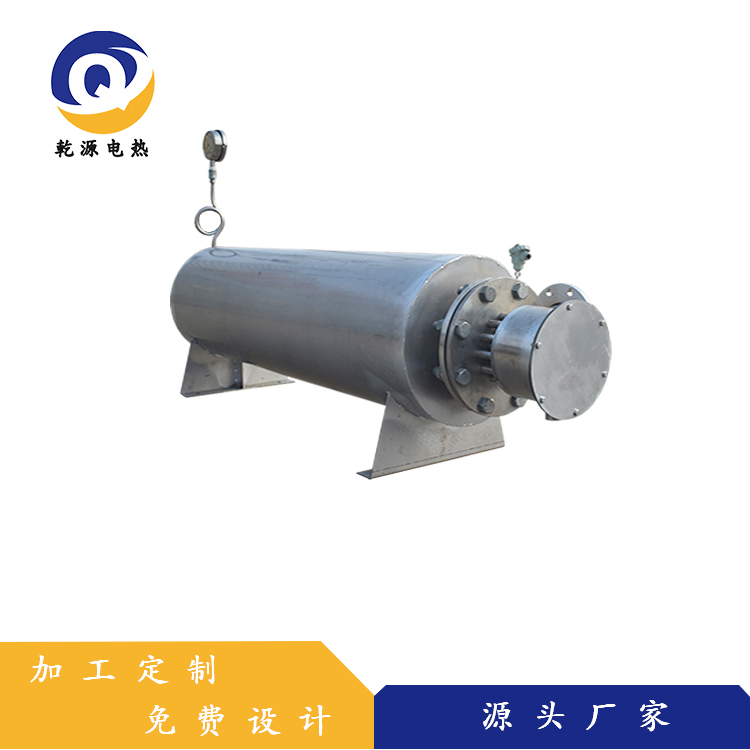

设备的结构示意图：

 设备介绍 ：

      本设备由电加热器壳体、电加热元件、固定支撑座、保温层以及测温元件几部分组成。

 1、电加热器壳体：壳体为卧式结构，材质采用碳钢，壳体尾部焊接气体 入口法兰，壳体上部左端焊接气体出口法兰。

 2、加热元件：加热方式采用电加热器直接加热,电加热器选用SUS304不锈钢管制作，安装在电加热器壳体内部，直接加热气体，安装维护方便。电源接线盒由钢管加工制作成可打开的接线盒盖进行接线,下部留有一个电源电缆进线口及温度报警信号电缆进线口。

 3、固定支撑座：由碳钢板焊接而成，下部配有安装固定孔。

4、保温层：采用硅酸铝纤维棉贴制成良好的保温层。硅酸铝纤维棉是目前加热设备使用成熟的一种性能较好的保温材料。其特点是: 热稳定性和化学稳定性、高温状态下仍松散柔软且具有良好的弹性、低导热率、低热容抗热震性能、不含任何结合剂和其它腐蚀性物质。

5、测温元件：测温元件大部分是PT100的热电偶，用于对加热元件进行实时的温度监测，以至于方便客户的使用。

设备参数：（具体数值根据客户要求定制）

额 定 功 率：30KW/45KW/60KW

额 定 电 压：220V/380V

加 热 介 质：空气

外 形 尺 寸：根据客户要求设计

进出口法兰：根据客户要求设计

加热元件接法：星型/三角型

加 热 区 数：1

相     数：3

设备的工作原理：

     管道电加热器，热量是由置于加热器内的电加热元件产生的。是通过强制对流的方式对介质进行加热，介质通过容器进口进入容器，通过加热时采用流体热力学原理，把电加热器工作时产生的巨大热量，由介质作为热载体通过泵（风机）强制传递出去，实现热量连续传递，达到工艺加热的要求。

使用说明：

1 、准备

2 、应使气体管路通畅

3 、将电加热器电源、控制电缆与用户电气控制柜连接好。

4 、检查控制系统电源、电加热器绝缘。

5 、检查电加热器三相电阻是否平衡。

6 、检查电加热器接线连接是否牢固以防松动打火。

7 、检查系统所有设备及其管道的安装、支撑、热膨胀余量是否合理；安装、验收结果应符合国家相关要求。

8 、检查管路系统试压盲板是否拆除，各类阀门开启是否灵活可靠，连接螺栓是否拧紧，密封是否严密。对系统管路进行耐压测试，保证系统无漏点为止。

9 、确保现场无其他危害加热器运行的安全隐患。

10、在保证加热介质（气体）已流通的状态下，按照工艺要求设定温度仪表的有关参数。方可启动电加热器工作。

注意事项：

1、进排气阀未打开、加热介质（气体）未流通时，切不可加热。

2、须安装安全阀。

3、电加热器外部须接好地线及漏电保护装置。

4、设备安装时注意水平摆放。

5、本设备应在室内使用或在防水环境下使用。

6、要经常注意设备的保养、维护。定期检验安全阀，根据常规的维护标准，由专业人员定期或不定期检查，防止加热元件上接线柱的松动，以保证设备工作寿命以及可靠性。
