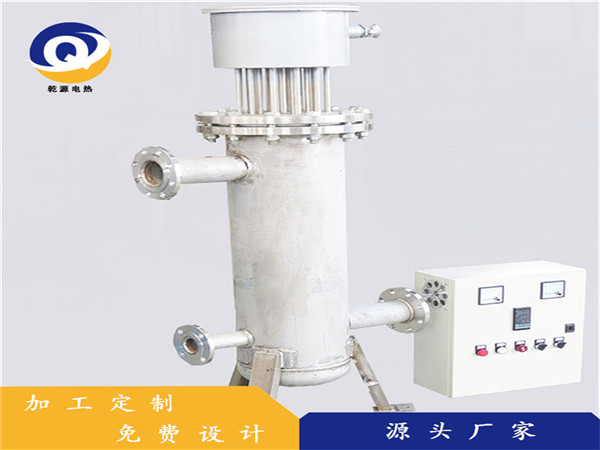

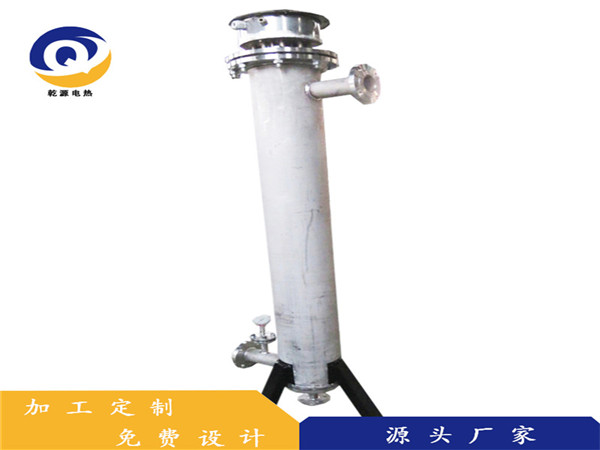

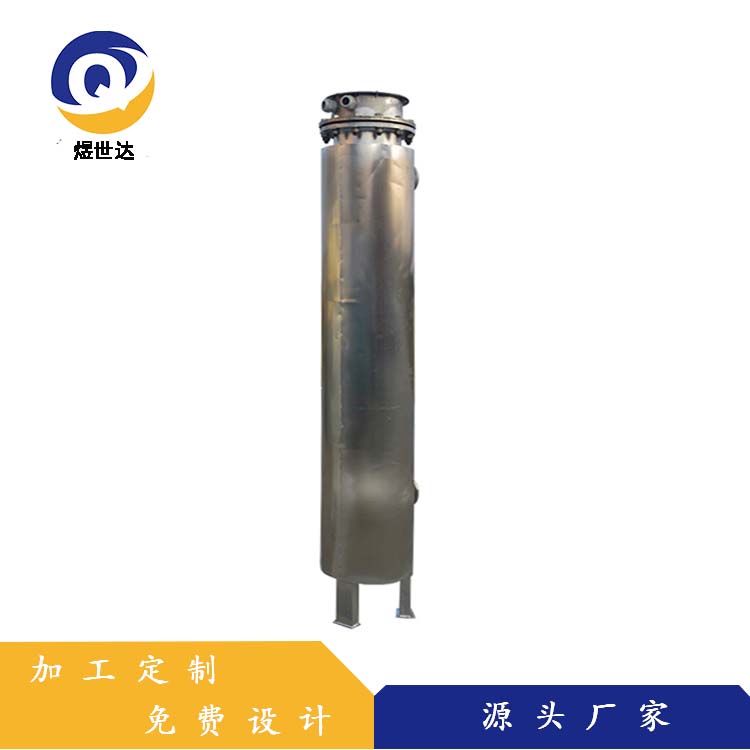

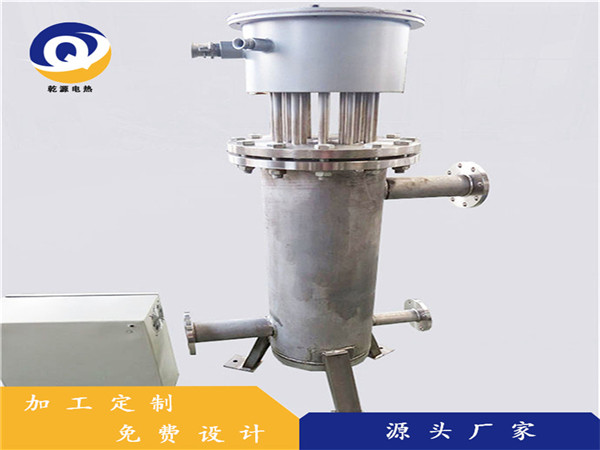

立式管道电加热器

设备介绍 ：

本设备由电加热器壳体、电加热元件、固定支撑座、保温层以及测温元件几部分组成。

1、电加热器壳体：壳体为卧式结构，材质采用碳钢，壳体尾部焊接气体 入口法兰，壳体上部左端焊接气体出口法兰。

2、加热元件：加热方式采用电加热器直接加热,电加热器选用SUS304不锈钢管制作，安装在电加热器壳体内部，直接加热气体,安装维护方便。电源接线盒由钢管加工制作成可打开的接线盒盖进行接线,下部留有一个电源电缆进线口及温度报警信号电缆进线口。

3、固定支撑座：由碳钢板焊接而成，下部配有安装固定孔。

4、保温层：采用硅酸铝纤维棉贴制成良好的保温层。硅酸铝纤维棉是目前加热设备使用成熟的一种性能较好的保温材料。其特点是:优良的热稳定性和化学稳定性、高温状态下仍松散柔软且具有良好的弹性、低导热率、低热容、优良的抗热震性能、不含任何结合剂和其它腐蚀性物质。

5、测温元件：测温元件大部分是PT100的热电偶，用于对加热元件进行实时的温度监测，以至于方便客户的使用。

设备参数：（具体数值根据客户要求定制）

额 定 功 率：30KW/45KW/60KW

额 定 电 压：220V/380V

加 热 介 质：空气

外 形 尺 寸：根据客户要求设计

进出口法兰：根据客户要求设计

加热元件接法：星型/三角型

加 热 区 数：1

相     数：3

设备的工作原理：

     管道电加热器，热量是由置于加热器内的电加热元件产生的。是通过强制对流的方式对介质进行加热，介质通过容器进口进入容器，通过加热时采用流体热力学原理，把电加热器工作时产生的巨大热量，由介质作为热载体通过泵（风机）强制传递出去，实现热量连续传递，达到工艺加热的要求。

使用说明：

1 、准备

2 、应使气体管路通畅

3 、将电加热器电源、控制电缆与用户电气控制柜连接好。

4 、检查控制系统电源、电加热器绝缘。

5 、检查电加热器三相电阻是否平衡。

6 、检查电加热器接线连接是否牢固以防松动打火。

7 、检查系统所有设备及其管道的安装、支撑、热膨胀余量是否合理；安装、验收结果应符合国家相关要求。

8 、检查管路系统试压盲板是否拆除，各类阀门开启是否灵活可靠，连接螺栓是否拧紧，密封是否严密。对系统管路进行耐压测试，保证系统无漏点为止。

  9 、确保现场无其他危害加热器运行的安全隐患。

 10、在保证加热介质（气体）已流通的状态下，按照工艺要求设定温 度仪表的有关参数。方可启动电加热器工作。

注意事项：

1、进排气阀未打开、加热介质（气体）未流通时，切不可加热。

2、须安装安全阀。

3、电加热器外部须接好地线及漏电保护装置。

4、设备安装时注意水平摆放。

5、本设备应在室内使用或在防水环境下使用。

6、要经常注意设备的保养、维护。定期检验安全阀，根据常规的维护标准，由专业人员定期或不定期检查，防止加热元件上接线柱的松动，以保证设备工作寿命以及可靠性。

购买须知：

        用户在产品购买之前，请确定好自己需要购买的产品。随后用户应提供产品的图纸或样品，如果用户没有图纸或样品时应向我们提供所需产品的型号、规格、电压、功率等等。我们可以根据客户的要求设计图纸或者发一些实物图片，以便提升沟通的效率。

订货流程：

质量保证：售后在10天时间内发现产品有质量问题，例如材质不达标，规格有错 等等可以返厂维修，如果是用户方的因素出错的话，在我厂能力范围内，可以帮忙改进。

设备售后服务：

         产品的快递发货需要根据不同的规格以及型号不同选用不同的快递或者物流，有时也会发合作的专线。（除特殊情况外）。

1、运费各不相同,产品的设计包邮、价格不含运费、运费顾客承担(到付给物流)具体的运费需购买之前与客户沟通好。
2、现货现货充足,支持各种型号定做。具体的发货时间请与客服沟通。
3、价格不包含运费以及发票提前与我们客服进行沟通。
4、产品收到后,务必验货后查收。如有问题,尽快与我们客服联系。
5、产品出现问题时，如果在保修期内的话,我们将会提供免费的维修服务。假如维修期满后，我们只收取配件的成本费用（易损件、消耗品以及人为故障不在保修其范围内），出现故障后请及时与我们联系，我们将为您处理解决问题。
