小型真空煅烧炉构造

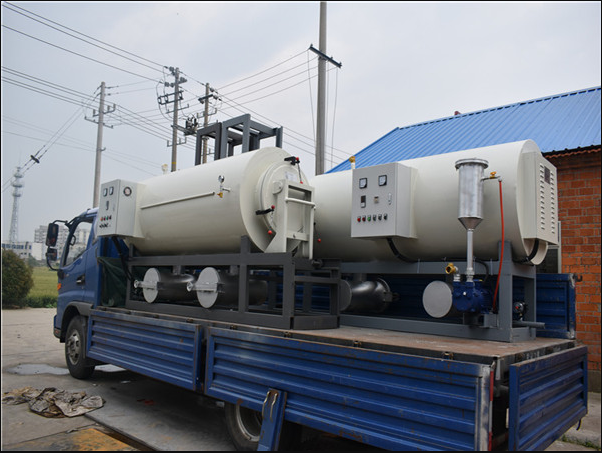

小型真空煅烧炉

小型真空煅烧炉，即在炉腔这一特定空间内利用真空系统（由真空泵、真空测量装置、真空阀门等元件经过精心组装而成）将炉腔内部分物质排出，使炉腔内压强小于一个标准大气压，炉腔内空间从而实现真空状态，这就是小型真空煅烧炉。

构造

小型真空煅烧炉一般由主机、炉膛、电热装置、密封炉壳、真空系统、供电系统、控温系统和炉外运输车等组成。密封炉壳用碳钢或不锈钢焊成，可拆卸部件的接合面用真空密封材料密封。为防止炉壳受热后变形和密封材料受热变质，炉壳一般用水冷或气冷降温。炉膛位于密封炉壳内。根据炉子用途,炉膛内部装有不同类型的加热元件，如电阻、感应线圈等。熔炼金属的真空炉炉膛内装有坩埚，有的还装有自动浇注装置和装卸料的机械手等。真空系统主要由真空泵、真空阀门和真空计等组成。

优点

1）完全消除了加热过程中工件表面的氧化、脱碳，可获得无变质层的清洁表面。这对于那些在刃磨时仅磨一面的刀具（如麻花钻磨削后使沟槽表面的脱碳层直接暴露于刃口）切削性能的改善关系大。

2）对环境减少污染，不需进行三废处理。

3）炉温测定、监控精度明显提高。热电偶的指示值与炉温温度达到±1.5°c。但炉内大批工件不同部位的温差较大，若采用稀薄气体强制循环，仍可控制在±5°c温差范围内。

4）机电一体化程度高。在温度测控精度提高的基础上，工件移动、气压调节、功率调节等均可预先编程设定，按步骤实施淬火和回火。

5）能耗显著低于盐浴炉。现代先进的真空炉加热室采用好的隔热材料制成的隔热墙和屏障，可将电热能量高度集中于加热室内，节能效果显著。
